Introduzione all’Arduino e ai suoi componenti

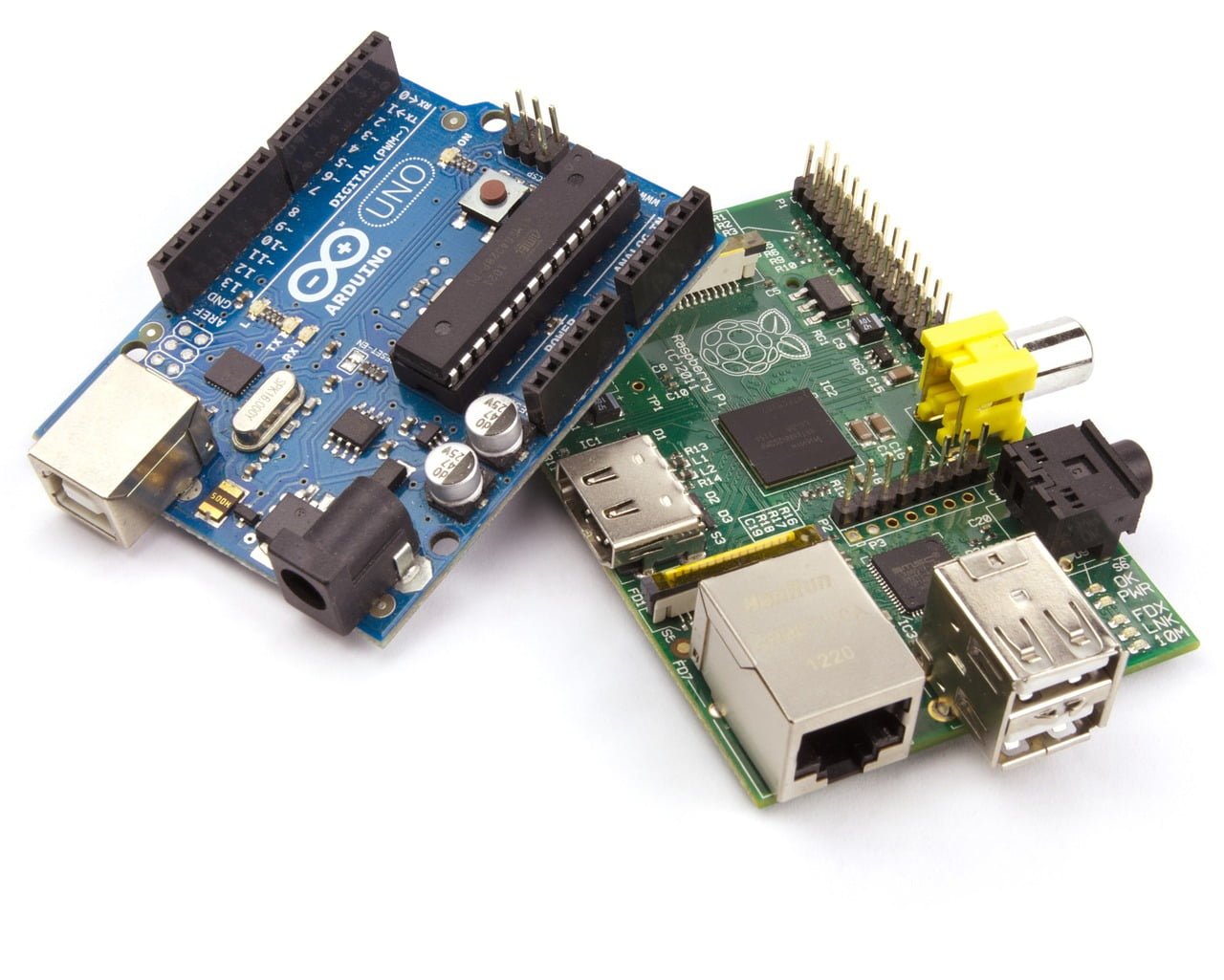

Arduino è una piattaforma di prototipazione open-source che permette ai creatori e agli sviluppatori di realizzare progetti interattivi in modo semplice e accessibile. Fondata nel 2005, questa scheda elettronica ha rapidamente guadagnato una vasta popolarità nel mondo dell’hobby elettronico e del design del prodotto, grazie alla sua facilità d’uso e alla ricca comunità di supporto. L’Arduino è dotato di un microcontrollore che elabora le informazioni e permette l’interazione con il mondo esterno tramite input e output digitali e analogici. Le diverse varianti di Arduino, come l’Arduino Uno, Arduino Mega e Arduino Nano, offrono una gamma di caratteristiche, dimensioni e porte di connessione, rendendole adatte a diverse esigenze progettuali.
Per costruire un orologio con timer, è necessario un insieme specifico di componenti elettronici insieme alla scheda Arduino. Tra questi, il modulo LCD svolge un ruolo cruciale, poiché consente di visualizzare le informazioni in modo chiaro e intuitivo. Esistono diversi moduli LCD; il più comune è il 16×2, che può visualizzare fino a 16 caratteri su due righe. Questo modulo è facilmente connesso all’Arduino attraverso un’interfaccia I2C, riducendo il numero di pin richiesti e semplificando la progettazione del circuito.
Oltre al modulo LCD, è fondamentale integrare sensori di tempo e pulsanti per la gestione delle funzioni del timer. I sensori, come il DS3231, offrono un’accurata misurazione del tempo, mentre i pulsanti consentono all’utente di avviare, fermare e reimpostare il timer. Combinando questi componenti con l’Arduino, è possibile realizzare un progetto innovativo e utile che migliorerà le capacità di apprendimento nella programmazione e nell’elettronica.
Cosa serve per il progetto
Per poter realizzare un orologio con timer e schermo LCD utilizzando Arduino, è fondamentale disporre di una serie di materiali e strumenti specifici. In primo luogo, il microcontrollore Arduino rappresenta la base da cui partire. Esistono diverse varianti di Arduino, ma una scheda Arduino Uno è generalmente indicata per questo tipo di progetto per la sua semplicità d’uso e versatilità.
Un componente chiave è il modulo schermo LCD, che consente di visualizzare l’ora e altre informazioni. Si consiglia un display LCD 16×2, che è facilmente leggibile e ben supportato dalla comunità Arduino. Per il funzionamento del display, è necessario anche un potenziometro per regolarne il contrasto e migliorare la visibilità. Inoltre, sarà necessario un modulo RTC (Real Time Clock), come il DS3231, per ottenere la data e l’ora esatte con precisione.
Oltre ai principali componenti elettronici, ci sono altri accessori che facilitaranno l’assemblaggio. I cavi jumper sono indispensabili per le connessioni tra i vari componenti, mentre una breadboard aiuta nella prototipazione. In aggiunta, è utile avere a disposizione un resistore da 220 ohm per il corretto funzionamento del display LCD.
Infine, è essenziale installare alcune librerie software. La libreria LiquidCrystal.h è necessaria per gestire il display LCD, mentre la libreria RTClib è utile per interfacciarsi con il modulo RTC. Questi strumenti e materiali forniranno una base solida per intraprendere il progetto dell’orologio con timer, assicurando così un’esperienza fruttuosa e educativa nell’ambito dell’elettronica e della programmazione.
Collegamenti Elettrici
Per realizzare un orologio con timer e schermo LCD utilizzando Arduino, è fondamentale effettuare correttamente i collegamenti elettrici tra l’Arduino e il display LCD. In questa sezione, esploreremo i pin del modello LCD e come associarli ai pin digitali di Arduino. Un tipico schermo LCD basato sul controller HD44780 ha 16 pin, di cui alcuni sono utilizzati per l’alimentazione, mentre altri sono utilizzati per la comunicazione tra Arduino e il display.
Iniziamo analizzando i pin di alimentazione. I pin VSS e VDD devono essere collegati, rispettivamente, a GND e a 5V dell’Arduino, per garantire un corretto funzionamento del display. Il pin V0, solitamente utilizzato per il contrasto, può essere collegato a un potenziometro che permette di regolare la visibilità del testo. Inoltre, i pin RS e RW sono essenziali per il funzionamento del display: il pin RS deve essere collegato a un pin digitale di Arduino per selezionare tra il comando e il dato, mentre il pin RW deve essere connesso a GND per impostare il display in modalità scrittura.
È importante anche collegare i pin E, D4, D5, D6 e D7 rispettando la configurazione. Il pin E serve per abilitare il display e deve essere collegato a un altro pin digitale di Arduino. I pin dati D4 a D7 vengono utilizzati per trasferire le informazioni al display, pertanto è indispensabile associarli a pin digitali distinti. Per garantire un corretto assemblaggio, si raccomanda di controllare attentamente i collegamenti, evitando errori comuni, come scambiare i pin o non utilizzare il potenziometro per il contrasto.
Per concludere, una volta che i collegamenti sono stati effettuati con cura, riprendiamo il sistema alimentandolo attraverso Arduino e dovremmo osservare il display LCD accendersi, pronto per ricevere i dati dal nostro programma.
Codice Arduino per l’orologio
Per creare un orologio con timer e schermo LCD usando Arduino, è fondamentale disporre di un codice funzionale che gestisca le operazioni richieste. Iniziamo con l’importazione delle librerie necessarie, in particolare “Wire.h” per la comunicazione I2C e “LiquidCrystal_I2C.h” per controllare lo schermo LCD. Ad esempio:
#include #include Dopo aver incluso queste librerie, dobbiamo definire l’oggetto LCD e impostare le dimensioni dello schermo. Un esempio tipico è:
LiquidCrystal_I2C lcd(0x27, 16, 2); // Indirizzo I2C, colonne, righeA questo punto, possiamo iniziare a definire le variabili globali, essenziali per il nostro progetto. Potremmo voler tenere traccia delle ore, dei minuti e dei secondi:
int ore = 0;int minuti = 0;int secondi = 0;Nella funzione setup(), sarà importante inizializzare il display e avviare il timer. Possiamo anche definire il formato di visualizzazione sull’LCD:
void setup() { lcd.begin(); lcd.backlight(); // Accende la retroilluminazione}All’interno della funzione loop(), inseriremo il codice per aggiornare continuamente il tempo e visualizzarlo sullo schermo. È qui che gestiremo anche il timer, utilizzando il comando delay() per creare l’intervallo di un secondo:
void loop() { delay(1000); // Aspetta un secondo secondi++; if (secondi == 60) { secondi = 0; minuti++; if (minuti == 60) { minuti = 0; ore++; if (ore == 24) { ore = 0; } } } lcd.setCursor(0, 0); lcd.print(ore); lcd.print(":"); lcd.print(minuti); lcd.print(":"); lcd.print(secondi);}Questa sezione del codice non solo tiene traccia del tempo, ma visualizza anche i dati in tempo reale sullo schermo LCD, rendendo l’orologio funzionante e utile. Attraverso questa configurazione, abbiamo abilitato un timer basilare che mostra ore, minuti e secondi, fornendo un fondamento solido per sviluppi futuri di funzionalità avanzate.
Funzione Timer: Impostazioni e Logica
La funzione timer rappresenta un elemento cruciale nella realizzazione di un orologio con Arduino, poiché permette di gestire la misurazione del tempo e di visualizzarlo in modo coerente su un display LCD. Per iniziare, è necessario configurare il timer in modo da gestire correttamente le ore e i minuti. Utilizzando un modulo RTC (Real-Time Clock), come l’DS3231, possiamo assicurare che il nostro orologio mantenga un tempo preciso, anche in assenza di alimentazione.
Una volta installato il modulo RTC, il primo passo consiste nel inizializzare il timer, impostando l’ora e la data correnti tramite il codice Arduino. Questo verrà realizzato accedendo ai registri del modulo e scrivendo i valori appropriati. Successivamente, il codice dovrà implementare una logica di aggiornamento, in modo che il timer possa utilizzare un ciclo di controllo per incrementare i minuti e gestire il passaggio delle ore, garantendo così una corretta visualizzazione sullo schermo LCD. Ad esempio, ogni 60 secondi, il ciclo incrementerà il conteggio dei minuti, e al raggiungimento di 60 minuti, questo riavvierà il conteggio e incrementerà l’ora.
Oltre alla funzione di base del timer, si possono aggiungere personalizzazioni come la funzione di allarme. Integrare un allarme richiede una registrazione ulteriore delle condizioni in cui deve attivarsi, registrando orario e minuti specifici. L’output di queste condizioni può essere visualizzato sullo schermo LCD, garantendo che l’utente possa facilmente monitorare anche gli stati degli allarmi. Questa funzionalità arricchisce l’esperienza dell’utente e rende l’orologio non solo un semplice indicatore del tempo, ma uno strumento versatile e pratico nella vita quotidiana.
Calibrazione dell’orologio
La calibrazione dell’orologio è un passaggio cruciale per garantire la precisione nel tempo visualizzato sul vostro progetto Arduino. Un orologio impreciso può compromettere l’intera funzionalità di un dispositivo che si basa sul tempo, come un timer o un cronometro, e perciò è essenziale adottare le giuste tecniche di calibrazione. La prima cosa da fare è assicurarsi che il modulo orologio in tempo reale (RTC) sia correttamente configurato e installato. Moduli popolari come il DS3231 possono essere utilizzati, in quanto offrono una maggiore precisione grazie alla loro stabilità termica.
Per calibrare il proprio orologio, è bene utilizzare un riferimento esterno di tempo, come un orologio atomico o un servizio di sincronizzazione di rete. È possibile utilizzare un modulo GPS, che può fornire una fonte di tempo esterna estremamente precisa. I dati del GPS possono essere letti tramite librerie specifiche per Arduino, consentendo la sincronizzazione del tempo in modo automatico e preciso, tenendo conto anche di eventuali imprecisioni locali.
Inoltre, è fondamentale impostare correttamente i parametri iniziali dopo l’installazione del modulo RTC. La configurazione iniziale include la definizione della data e dell’ora correnti, il che è cruciale per mantenere la coerenza nel tempo visualizzato. Assicuratevi di controllare la qualità della batteria, in quanto questa può influenzare le prestazioni del modulo RTC e la sua capacità di questo orologio di mantenere l’ora corretta anche quando il dispositivo è spento. Attraverso questi passaggi di calibrazione e sincronizzazione, è possibile garantire che il vostro orologio Arduino funzioni con precisione, permettendo di sfruttare al meglio tutte le sue funzionalità.
Aggiungere funzionalità extra
Arricchire un orologio con timer e schermo LCD utilizzando Arduino apre un ventaglio di possibilità per migliorare l’esperienza dell’utente. Una delle funzionalità più apprezzate è la capacità di impostare più timer, che consentono di gestire diverse attività simultaneamente. Per implementare questa caratteristica, è possibile utilizzare un array per memorizzare i vari tempi impostati, permettendo all’utente di selezionare e avviare timer differenti con semplicità.
Oltre ai timer, l’aggiunta di un sistema di allerta è fondamentale. Implementare un allarme che suoni a un determinato orario può essere realizzato integrando un modulo buzzer, che al raggiungimento dell’orario programmato emetterà un segnale acustico. Questa funzionalità è particolarmente utile per sveglie o promemoria giornalieri. Può essere configurata in modo da permettere all’utente di impostare suoni diversi per diversi allarmi, aumentando l’usabilità del dispositivo.
Un’ulteriore espansione delle funzionalità del progetto può includere la visualizzazione di informazioni supplementari, come la data corrente e la temperatura. Per la visualizzazione della data, è sufficiente utilizzare un modulo real-time clock (RTC) che fornisce accurati dati temporali e permette di segnalare date e giorni della settimana. Per misurare la temperatura, è possibile impiegare un sensore come il DHT11 o l’MLX90614, in grado di restituire letture precise che possono essere visualizzate sullo schermo LCD.
La combinazione di queste funzionalità extra rende l’orologio non solo un semplice dispositivo di misurazione del tempo, ma un dispositivo multifunzionale e versatile che può adattarsi a diverse esigenze quotidiane. Integrare sensori e moduli aggiuntivi non solo migliora l’esperienza utente, ma arricchisce ulteriormente le possibilità del progetto, permettendo una personalizzazione su misura.
Risoluzione dei problemi
Durante la costruzione e l’uso di un orologio con timer e schermo LCD utilizzando Arduino, è possibile imbattersi in vari problemi. La corretta diagnosi e risoluzione di questi problemi è fondamentale per garantire il buon funzionamento del dispositivo. Questo paragrafo fornisce una guida pratica su come affrontare i problemi comuni che possono sorgere nel processo.
Un problema frequente riguarda le connessioni. Se il display LCD non si accende, è consigliabile verificare che tutti i cavi siano ben collegati e che non ci siano cortocircuiti. Controllare anche se la scheda Arduino è alimentata correttamente. Assicurarsi che i pin siano collegati nella giusta configurazione, poiché una connessione errata potrebbe causare la mancata visualizzazione delle informazioni sullo schermo.
Un altro aspetto critico da esaminare è il codice sorgente. Errori come sintassi errata, funzioni non dichiarate o variabili non inizializzate possono impedire al programma di funzionare come previsto. Utilizzare l’IDE di Arduino per evidenziare eventuali errori nel codice e correggerli. È utile anche inserire delle righe di debug nel codice, che stampano messaggi sul monitor seriale, consentendo di capire better dove il codice potrebbe non funzionare.
La fase di test del circuito è essenziale. Testare ciascun componente singolarmente, come il display LCD e il modulo timer, per assicurarsi che funzionino correttamente. In caso di problemi, è possibile rimuovere un componente alla volta per identificare l’origine del malfunzionamento. Adottare un’approccio sistematico durante la diagnosi dei problemi e la loro risoluzione può risparmiare tempo e ridurre la frustrazione. Seguendo questi suggerimenti, sarete meglio equipaggiati per affrontare le problematiche comuni nel costruire il vostro orologio con timer e schermo LCD.
Conclusione e progetti futuri
In conclusione, abbiamo esplorato il processo di creazione di un orologio con timer e schermo LCD utilizzando Arduino. Questo progetto non solo dimostra l’efficacia della piattaforma Arduino nel collegare componenti elettronici, ma offre anche un’opportunità per imparare e applicare concetti di programmazione e progettazione elettronica. Abbiamo analizzato i passaggi necessari per assemblare il circuito, programmare il microcontrollore e gestire la visualizzazione delle informazioni sullo schermo LCD, creando così un dispositivo utile e interattivo.
Guardando al futuro, ci sono molte direzioni che i lettori possono intraprendere per espandere o personalizzare ulteriormente il loro orologio. Ad esempio, è possibile integrare moduli di comunicazione come il Bluetooth o il Wi-Fi per consentire il trasferimento dati o la sincronizzazione dell’orario. Altri sviluppi potrebbero includere l’aggiunta di sensori, come quelli di temperatura e umidità, per fornire ulteriori informazioni in tempo reale. Questi sensori non solo arricchirebbero l’esperienza utente, ma consentirebbero anche di monitorare le condizioni ambientali.
Inoltre, gli utenti possono esplorare la creazione di diverse interfacce grafiche sullo schermo LCD, personalizzando l’aspetto e le informazioni mostrate in base alle loro preferenze. Sperimentare con stili di visualizzazione e opzioni di layout può davvero dare vita al progetto e renderlo unico. Considerando le innumerevoli possibilità, l’invito è a continuare a sperimentare e a sviluppare progetti Arduino. La comunità di maker è ricca di risorse e supporto, e ogni nuova avventura nell’elettronica può portare a scoperte entusiasmanti e innovative.
